Optoelektroniske komposittkabler: revolusjonerende tilkobling

I det stadig utviklende landskapet med moderne kommunikasjon og kraftoverføring, Optoelektroniske komposittkabler har dukket opp som en banebrytende løsning. Disse kablene representerer en harmonisk blanding av optiske fiber- og elektriske lederteknologier, noe som muliggjør samtidig overføring av både optiske og elektriske signaler i en enkelt integrert struktur. Denne innovative tilnærmingen har ikke bare strømlinjeformet installasjons- og vedlikeholdsprosessene, men har også forbedret effektiviteten og påliteligheten til forskjellige applikasjoner i flere bransjer betydelig.

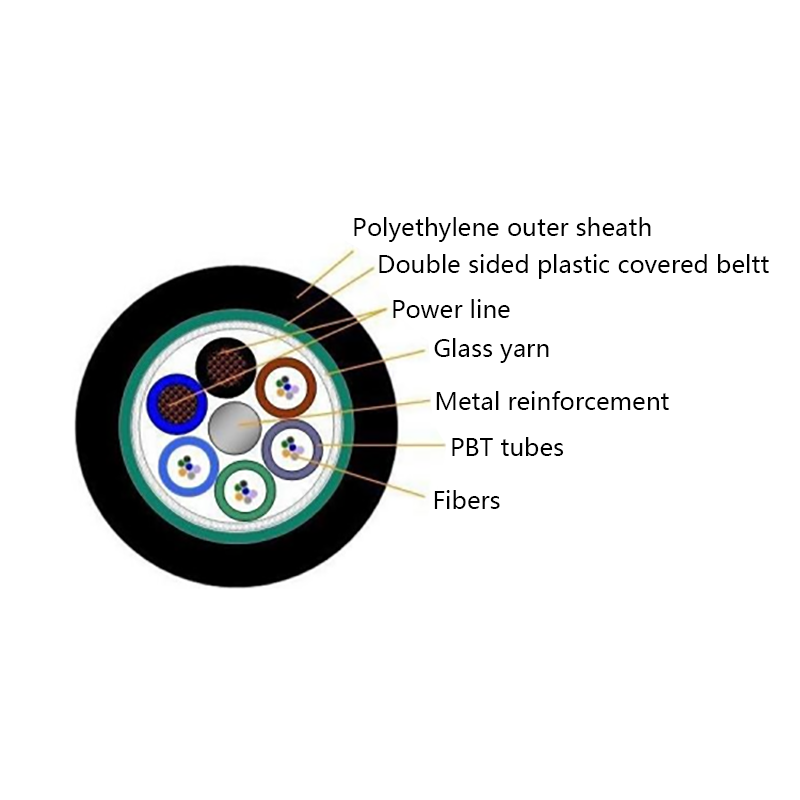

Struktur og komponenter

Optisk fiberkomponent

I hjertet av en optoelektronisk komposittkabel ligger den optiske fiberen, et avgjørende element som er ansvarlig for høyhastighetsoverføring av data gjennom lyssignaler. Optiske fibre er typisk laget av silikaglass med høy renhet, som viser eksepsjonelle optiske egenskaper, noe som muliggjør minimalt signaltap og demping over lange avstander. Disse fibrene består av en kjerne, der lyssignalet blir guidet, omgitt av et kledningslag med en lavere brytningsindeks for å sikre total intern refleksjon og effektiv signalutbredelse.

Elektrisk lederkomponent

Kompletterer den optiske fiberen er den elektriske lederen, vanligvis laget av kobber eller aluminium, som er designet for å bære elektrisk kraft og lavfrekvente elektriske signaler. Lederne er nøye isolert for å forhindre elektrisk interferens med den optiske fiberen og for å sikre sikker og effektiv kraftoverføring. Valget av ledermateriale og dets tverrsnittsareal avhenger av de spesifikke strømbehovene og elektriske egenskapene til applikasjonen.

Beskyttende lag og styrke elementer

For å ivareta de delikate optiske og elektriske komponentene, er optoelektroniske komposittkabler utstyrt med flere beskyttende lag. En ytre kappe, typisk laget av holdbare polymerer som polyetylen eller polyvinylklorid (PVC), gir mekanisk beskyttelse mot slitasje, fuktighet og miljømessige faktorer. I tillegg blir styrking av elementer som aramidfibre eller stålledninger integrert for å forbedre kabelens strekkfasthet og motstand mot ytre krefter, noe som sikrer dens integritet under installasjon og langvarig bruk.

Arbeidsprinsipper

Optisk signaloverføring

Overføring av optiske signaler i en optoelektronisk komposittkabel er basert på prinsippet om total intern refleksjon. Når et lyssignal injiseres i kjernen av den optiske fiberen i en spesifikk vinkel, reflekterer det gjentatte ganger av grensen mellom kjernen og kledningen, og begrenser lyset i kjernen effektivt og lar det forplante seg langs fiberens lengde. Dette fenomenet muliggjør høyhastighets og lavt tap av data, noe som gjør optiske fibre ideelle for applikasjoner som krever store båndbredder og langdistansekommunikasjon, for eksempel telekommunikasjonsnettverk, datasentre og høyhastighets internettforbindelser.

Elektrisk signaloverføring

På den annen side overføres elektriske signaler gjennom lederne i kabelen ved å bruke prinsippene for elektromagnetisme. Når en elektrisk spenning påføres over endene av lederen, strømmer en elektrisk strøm gjennom den og bærer elektrisk effekt eller signaler. De elektriske egenskapene til lederen, for eksempel dens motstand og konduktivitet, bestemmer effektiviteten av kraftoverføring og kvaliteten på de elektriske signalene. I optoelektroniske komposittkabler er de elektriske lederne nøye designet for å minimere krafttap og forstyrrelse av den optiske fiberen.

Fordeler med optoelektroniske komposittkabler

Plass og kostnadsbesparelser

En av de viktigste fordelene med optoelektroniske komposittkabler er deres evne til å kombinere flere funksjoner i en enkelt kabel, noe som resulterer i betydelige rombesparelser. I tradisjonelle installasjoner er det nødvendig med separate kabler for optisk dataoverføring og elektrisk strømforsyning, som kan være tungvint og krever ekstra plass for ruting og installasjon. Ved å integrere disse funksjonene i en enkelt kabel, forenkler optoelektroniske komposittkabler kablinginfrastrukturen, reduserer behovet for flere ledninger og brett, og til slutt sparer verdifull plass, spesielt i applikasjoner der plassen er på en premium, for eksempel i bygging og underjordiske installasjoner.

I tillegg til rombesparelser, gir optoelektroniske komposittkabler også kostnadsfordeler. Eliminering av behovet for separate kabler og tilhørende installasjonsmateriell og arbeidskraft kan føre til betydelige kostnadsreduksjoner. Dessuten reduserer den forenklede kablinginfrastrukturen kompleksiteten i vedlikehold og feilsøking, og senker langsiktige kostnader ytterligere.

Høyhastighets dataoverføring og strømlevering

Optoelektroniske komposittkabler er i stand til å gi både høyhastighets dataoverføring og pålitelig strømlevering samtidig. Den optiske fiberkomponenten muliggjør rask overføring av store datamengder, og oppfyller kravene til båndbredde-sultne applikasjoner som HD-videostreaming, skyberegning og dataintensive industrielle prosesser. Samtidig kan de elektriske lederne levere den nødvendige strømmen til å betjene forskjellige enheter, eliminere behovet for separate strømkabler og redusere den generelle kompleksiteten i kraftdistribusjonssystemet.

Immunitet mot elektromagnetisk interferens

Optiske fibre er iboende immun mot elektromagnetisk interferens (EMI), noe som gjør optoelektroniske komposittkabler svært egnet for anvendelser i elektromagnetisk følsomme miljøer. I motsetning til tradisjonelle kobberkabler, som kan påvirkes av ytre elektromagnetiske felt, overfører optiske fibre data ved bruk av lyssignaler, som ikke er påvirket av EMI. Denne immuniteten sikrer integriteten og påliteligheten av dataoverføring, selv i nærvær av sterke elektromagnetiske kilder som kraftledninger, motorer og radiosendere.

Fleksibilitet og tilpasningsevne

Optoelektroniske komposittkabler er designet for å være fleksible og tilpasningsdyktige til et bredt spekter av applikasjoner og installasjonsscenarier. De kan enkelt føres gjennom trange mellomrom, bøyd rundt hjørner og installeres i forskjellige miljøer, inkludert innendørs, utendørs og underjordiske omgivelser. Kombinasjonen av optiske og elektriske komponenter i en enkelt kabel gir også større fleksibilitet i systemdesign, noe som muliggjør integrering av forskjellige typer enheter og systemer.

Applikasjoner av optoelektroniske komposittkabler

Telekommunikasjoner

I telekommunikasjonsindustrien spiller optoelektroniske komposittkabler en avgjørende rolle i å muliggjøre høyhastighets internettilgang, mobile kommunikasjonsnettverk og fiberoptiske backhaul-tilkoblinger. De brukes til å koble sentralkontorer, datasentre og sluttbrukerlokaler, og gir både den optiske fiberinfrastrukturen for dataoverføring og den elektriske kraften som kreves for å betjene nettverksutstyr som rutere, brytere og basestasjoner.

Smarte rutenett

Optoelektroniske komposittkabler finner også økende applikasjoner i smarte nettsystemer, der de brukes til å overvåke og kontrollere fordelingen av elektrisk kraft. Disse kablene kan overføre både den elektriske effekten og datasignalene som er nødvendige for sanntidsovervåking av nettparametere, for eksempel spenning, strøm og kraftkvalitet. Ved å integrere optisk fiberkommunikasjon med kraftoverføring, kan smarte nett oppnå større effektivitet, pålitelighet og respons, noe som muliggjør bedre styring av energiressurser og integrering av fornybare energikilder.

Industriell automatisering

I industrielle automatiseringsinnstillinger brukes optoelektroniske komposittkabler til å koble til sensorer, aktuatorer og kontrollsystemer, noe som gir både kraften og kommunikasjonskanalene som kreves for sømløs drift. Disse kablene muliggjør høyhastighetsoverføring av data mellom forskjellige komponenter i det industrielle nettverket, noe som muliggjør presis kontroll og overvåking av produksjonsprosesser. Immuniteten mot elektromagnetisk interferens av optoelektroniske komposittkabler gjør dem spesielt egnet for bruk i industrielle miljøer, der elektromagnetisk støy kan være en betydelig utfordring.

Transport

Optoelektroniske komposittkabler brukes også i transportindustrien, spesielt i applikasjoner som Intelligent Transportation Systems (ITS) og Electric Vehicle (EV) ladeinfrastruktur. I sine brukes disse kablene til å koble trafikksensorer, kameraer og kommunikasjonsenheter, noe som muliggjør innsamling og overføring av data for trafikkstyring og kontroll. Når det gjelder EV -ladestasjoner, kan optoelektroniske komposittkabler gi både den elektriske kraften for lading av kjøretøyene og kommunikasjonskanalene for fjernovervåking og kontroll av ladeprosessen.

Bygge automatisering og smarte hjem

I bygningsautomatisering og smarte hjemmesystemer brukes optoelektroniske komposittkabler til å koble til forskjellige enheter, for eksempel lyssystemer, oppvarming og kjølekontroller, sikkerhetskameraer og hvitevarer. Disse kablene muliggjør integrering av forskjellige systemer og den sømløse kommunikasjonen mellom dem, noe som gir større kontroll og energieffektivitet i bygninger. Muligheten til å gi både strøm- og dataoverføring i en enkelt kabel forenkler installasjonen og vedlikeholdet av bygningsautomatiseringssystemer, noe som gjør dem mer kostnadseffektive og praktiske.

Fremtidig utvikling og trender

Fremskritt innen kabeldesign og materialer

Når teknologien fortsetter å utvikle seg, forventes også design og materialer som brukes i optoelektroniske komposittkabler å forbedre seg. Forskere undersøker stadig nye materialer og produksjonsteknikker for å forbedre ytelsen til disse kablene, for eksempel å øke båndbredden til optiske fibre, redusere motstanden til elektriske ledere og forbedre de mekaniske og miljøegenskapene til kabelens beskyttelseslag. I tillegg vil utviklingen av mer kompakte og fleksible kabeldesign muliggjøre større enkel installasjon og integrasjon i et bredere spekter av applikasjoner.

Integrasjon med nye teknologier

Optoelektroniske komposittkabler vil sannsynligvis spille en stadig viktigere rolle i integrasjonen av nye teknologier, for eksempel Internet of Things (IoT), 5G og utover trådløs kommunikasjon og kunstig intelligens. I IoT vil disse kablene bli brukt til å koble til et stort antall sensorer og enheter, og gi nødvendige kraft- og kommunikasjonskanaler for datainnsamling og overføring. I 5G og fremtidige trådløse nettverk vil optoelektroniske komposittkabler være avgjørende for å støtte høyhastighetsdatakravene og den tette distribusjonen av små celler og basestasjoner. Integrering av kunstig intelligens og maskinlæring med optoelektroniske komposittkabler vil også muliggjøre mer intelligent overvåking og styring av kabelsystemer, noe som forbedrer ytelsen og påliteligheten.

Utvidelse til nye markeder og applikasjoner

Den økende etterspørselen etter høyhastighets dataoverføring, pålitelig strømlevering og integrerte løsninger forventes å drive utvidelsen av optoelektroniske komposittkabler til nye markeder og applikasjoner. I tillegg til de allerede nevnte næringene, kan disse kablene finne applikasjoner på områder som helsevesen, romfart og forsvar. I helsevesenet, for eksempel, kan optoelektroniske komposittkabler brukes til å koble medisinsk utstyr og sensorer, noe som muliggjør ekstern pasientovervåking og integrering av helsevesenet. I luftfart og forsvar kan disse kablene brukes i fly, satellitter og militære kjøretøyer, og gi nødvendig kommunikasjons- og kraftinfrastruktur i tøffe og krevende miljøer.

Konklusjon

Optoelektroniske komposittkabler representerer et betydelig fremgang innen kabelteknologi, og tilbyr et bredt spekter av fordeler fremfor tradisjonelle kabler. Deres evne til å kombinere optiske og elektriske funksjoner til en enkelt kabel har revolusjonert måten vi overfører data og kraft, noe som muliggjør større effektivitet, pålitelighet og fleksibilitet i forskjellige applikasjoner. Når teknologien fortsetter å avansere og etterspørselen etter høyhastighetskommunikasjon og strømlevering vokser, er optoelektroniske komposittkabler klar til å spille en stadig viktigere rolle i utformingen av tilkoblings fremtid. Med pågående forsknings- og utviklingsinnsats forventes disse kablene å fortsette å utvikle seg, og åpne for nye muligheter og applikasjoner i et bredt spekter av bransjer.
